En el ámbito del control de fluidos industriales, las válvulas desempeñan un papel fundamental para garantizar el funcionamiento fluido y eficiente de varios sistemas. Entre los numerosos tipos de válvulas disponibles, las válvulas de globo DIN y las válvulas de retención son dos opciones comúnmente utilizadas, cada una con sus propias características y aplicaciones distintas. Como proveedor de válvulas de globo DIN, he sido testigo de primera mano de la importancia de comprender las diferencias entre estos dos tipos de válvulas para tomar decisiones informadas en los sistemas de control de fluidos. En esta publicación de blog, profundizaré en las diferencias clave entre las válvulas de globo DIN y las válvulas de retención, arrojando luz sobre sus características únicas, principios de funcionamiento y aplicaciones típicas.
Diseño Estructural
Una de las diferencias más evidentes entre las válvulas de globo DIN y las válvulas de retención radica en su diseño estructural. Las válvulas de globo DIN reciben su nombre por la forma de su cuerpo esférico, que alberga un disco móvil (también conocido como tapón) que se puede subir o bajar para controlar el flujo de fluido a través de la válvula. El disco está conectado a un vástago, que es accionado por un volante, un motor eléctrico u otros tipos de actuadores. Cuando el disco está completamente elevado, la válvula se abre, permitiendo que el fluido fluya libremente a través de la válvula. Por el contrario, cuando el disco desciende por completo, la válvula se cierra, bloqueando el flujo de fluido.
Por otro lado, las válvulas antirretorno tienen un diseño más sencillo. Normalmente constan de un cuerpo de válvula, un disco o bola y un asiento. El disco o bola está diseñado para moverse libremente dentro del cuerpo de la válvula, lo que permite que el fluido fluya en una dirección y evita el reflujo. Cuando el fluido fluye hacia adelante, la presión del fluido empuja el disco o la bola lejos del asiento, abriendo la válvula y permitiendo que el fluido pase. Cuando el flujo de fluido se invierte, la presión del reflujo fuerza el disco o la bola contra el asiento, cerrando la válvula e impidiendo el reflujo de fluido.
Principio de funcionamiento
Los principios de funcionamiento de las válvulas de globo DIN y las válvulas de retención también son fundamentalmente diferentes. Las válvulas de globo DIN están diseñadas para proporcionar un control preciso sobre el caudal, la presión y la dirección del fluido en un sistema. Al ajustar la posición del disco, la válvula puede regular la cantidad de fluido que pasa a través de la válvula, lo que permite ajustar el rendimiento del sistema. Esto hace que las válvulas de globo DIN sean adecuadas para aplicaciones donde se requiere un control de flujo preciso, como en plantas de procesamiento de productos químicos, instalaciones de generación de energía y plantas de tratamiento de agua.
Las válvulas de retención, por otro lado, se utilizan principalmente para evitar el reflujo de fluido en un sistema. Operan automáticamente, sin necesidad de control o actuación externa. La apertura y el cierre de la válvula están determinados por el diferencial de presión a través de la válvula. Cuando la presión en el lado de entrada de la válvula es mayor que la presión en el lado de salida, la válvula se abre, permitiendo que el fluido fluya hacia adelante. Cuando la presión en el lado de salida excede la presión en el lado de entrada, la válvula se cierra, evitando el reflujo de fluido. Esto hace que las válvulas de retención sean ideales para aplicaciones donde la prevención del reflujo es crucial, como en sistemas de bombeo, tuberías y sistemas HVAC.
Características de flujo
Otra diferencia significativa entre las válvulas de globo DIN y las válvulas de retención son sus características de flujo. Las válvulas de globo DIN tienen una caída de presión relativamente alta debido a la obstrucción causada por el disco en la ruta del flujo. Esto significa que se requiere una cantidad significativa de energía para superar la resistencia de la válvula y mantener el caudal deseado. Sin embargo, la alta caída de presión también permite un control preciso sobre el caudal, ya que la posición del disco se puede ajustar para variar el tamaño de la abertura de flujo.
Las válvulas de retención, por otro lado, tienen una caída de presión relativamente baja porque ofrecen una resistencia mínima al flujo de fluido en dirección hacia adelante. Esto las hace más eficientes energéticamente que las válvulas de globo DIN, especialmente en aplicaciones donde es necesario transportar grandes volúmenes de fluido a largas distancias. Sin embargo, las válvulas de retención no proporcionan ningún control sobre el caudal, ya que están diseñadas para abrirse y cerrarse automáticamente en función del diferencial de presión a través de la válvula.
Aplicaciones
Las diferencias en diseño estructural, principio de funcionamiento y características de flujo entre las válvulas de globo DIN y las válvulas de retención las hacen adecuadas para diferentes aplicaciones. Las válvulas de globo DIN se utilizan comúnmente en aplicaciones donde se requiere un control de flujo preciso, como en:
- Plantas de Procesamiento Químico:Las válvulas de globo DIN se utilizan para controlar el flujo de diversos productos químicos y fluidos en plantas de procesamiento de productos químicos. Se pueden utilizar para regular el caudal, la presión y la temperatura de los fluidos, garantizando el funcionamiento seguro y eficiente de la planta.
- Instalaciones de Generación de Energía:En las instalaciones de generación de energía, las válvulas de globo DIN se utilizan para controlar el flujo de vapor, agua y otros fluidos en los sistemas de calderas, turbinas y condensadores. Desempeñan un papel crucial en el mantenimiento de las condiciones operativas adecuadas de la central eléctrica y en garantizar la confiabilidad y eficiencia del proceso de generación de energía.
- Plantas de Tratamiento de Agua:Las válvulas de globo DIN se utilizan en plantas de tratamiento de agua para controlar el flujo de agua, productos químicos y lodos en el proceso de tratamiento. Se pueden utilizar para regular el caudal, la presión y el pH del agua, garantizando la calidad y seguridad del agua tratada.
Las válvulas de retención, por otro lado, se utilizan principalmente en aplicaciones donde la prevención del reflujo es crucial, como en:
- Sistemas de bombeo:Las válvulas de retención se utilizan en sistemas de bombeo para evitar el reflujo de fluido cuando la bomba se apaga o cuando hay una pérdida repentina de energía. Esto ayuda a proteger la bomba contra daños y garantiza el funcionamiento eficiente del sistema de bombeo.
- Tuberías:En las tuberías, las válvulas de retención se utilizan para evitar el reflujo de líquido en caso de rotura de la tubería o aumento de presión. Esto ayuda a prevenir la contaminación de la tubería y el medio ambiente y garantiza la seguridad y confiabilidad del sistema de tuberías.
- Sistemas HVAC:Las válvulas de retención se utilizan en sistemas HVAC para evitar el reflujo de refrigerante, agua y aire en el sistema. Esto ayuda a mantener las condiciones de funcionamiento adecuadas del sistema HVAC y garantiza el confort y la eficiencia energética del edificio.
Conclusión
En conclusión, las válvulas de globo DIN y las válvulas de retención son dos tipos distintos de válvulas con diferentes diseños estructurales, principios de funcionamiento, características de flujo y aplicaciones. Las válvulas de globo DIN están diseñadas para proporcionar un control preciso sobre el caudal, la presión y la dirección del fluido en un sistema, lo que las hace adecuadas para aplicaciones donde se requiere un control de flujo preciso. Las válvulas de retención, por otro lado, se utilizan principalmente para evitar el reflujo de fluido en un sistema, lo que las hace ideales para aplicaciones donde la prevención del reflujo es crucial.

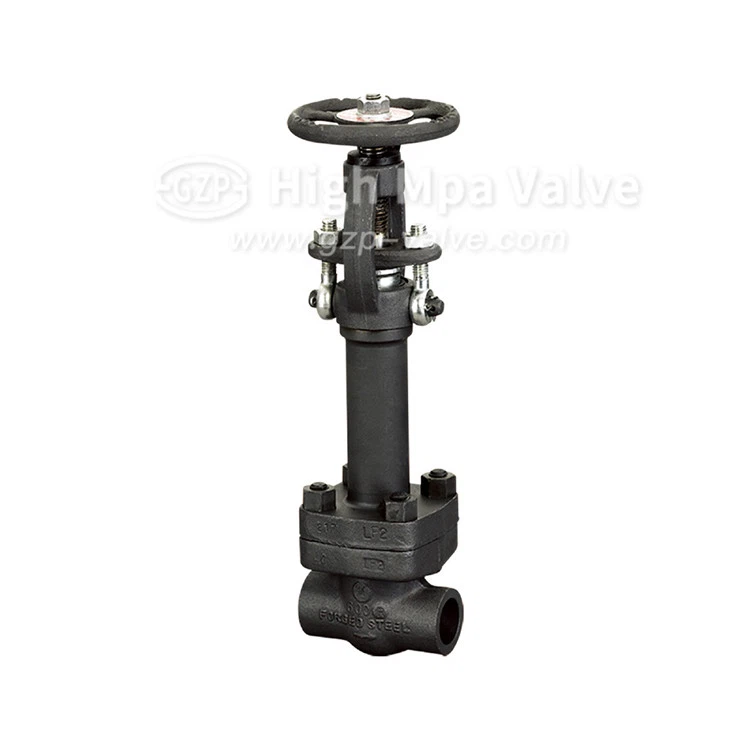

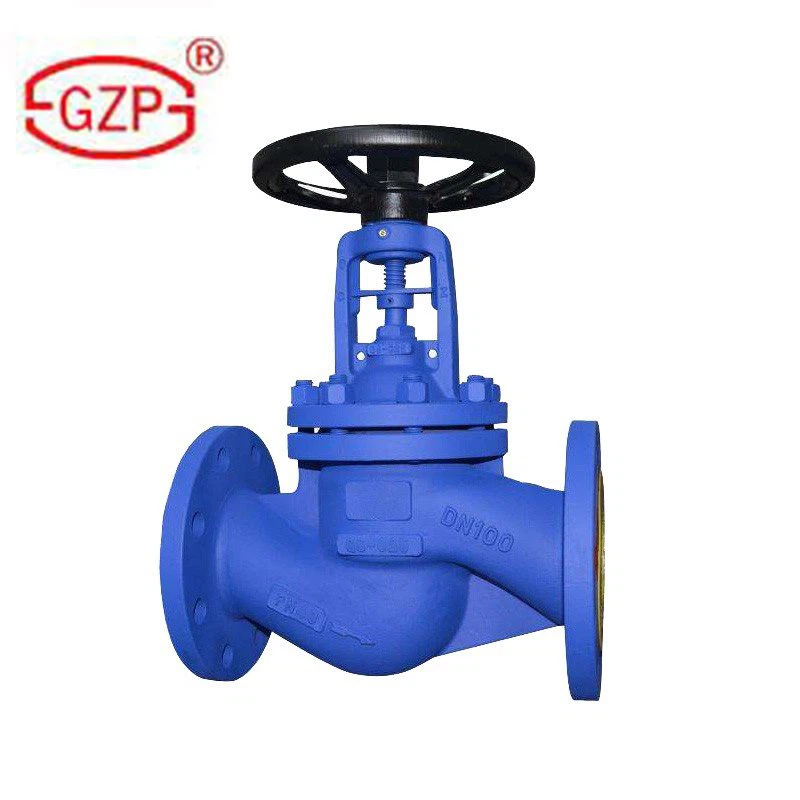

Como proveedor de válvulas de globo DIN, entiendo la importancia de elegir la válvula adecuada para la aplicación específica. Ya sea que necesite una válvula de globo DIN para un control preciso del flujo o una válvula de retención para prevenir el reflujo, puedo proporcionarle válvulas de alta calidad que cumplan con sus requisitos. NuestroVálvula de globo DINyVálvula de globo forjada Válvula de globo forjadaLos productos están diseñados y fabricados con los más altos estándares de calidad y rendimiento, lo que garantiza un funcionamiento confiable y eficiente en su sistema de control de fluidos.
Si está interesado en obtener más información sobre nuestras válvulas de globo DIN u otros productos de válvulas, o si tiene alguna pregunta o requisito con respecto a la selección y aplicación de válvulas, no dude en contactarnos. Nuestro equipo de expertos estará encantado de ayudarle a encontrar la solución de válvula adecuada para sus necesidades.
Referencias
- Crane Co., "Flujo de fluidos a través de válvulas, accesorios y tuberías", documento técnico n.º 410.
- Spirax Sarco, “Guía de Selección de Válvulas”, Manual Técnico.
- Código ASME de calderas y recipientes a presión, Sección VIII, División 1.
