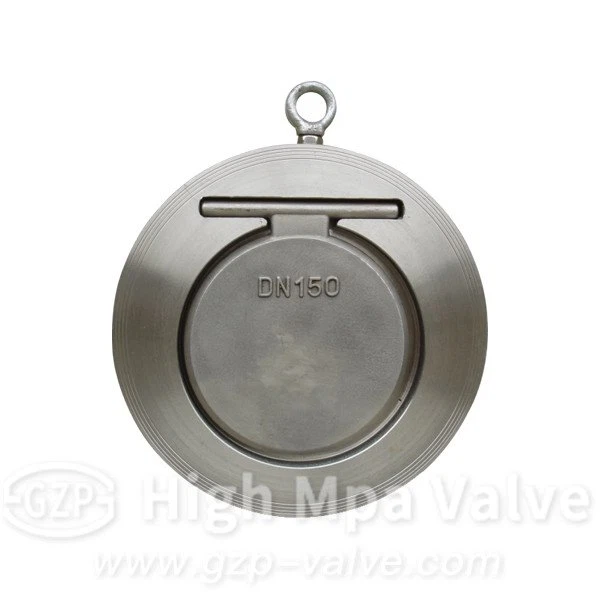

Válvula de retención tipo wafer de placa única

Las válvulas de retención tipo oblea de placa única GZP se fabrican según la última edición de API 594 / API 6D y se prueban según API 598.Todas las válvulas de GZP VALVE se prueban estrictamente al 100% antes del envío para garantizar cero fugas.

Estándares aplicables:
Diseño de válvula de retención tipo wafer según API594, API6D
Cara a cara ASME B16.10 / API594
Bridas de extremo ASME B16.5 / ASME B16.47
Extremos de soldadura a tope ASME B16.25
Inspección y prueba API 598

Material:Acero inoxidable
Rango de tamaño:2" ~ 24"
La calificación de presión:ASME CL, 150, 300,

Rango de temperatura: -50°C~600°C

Descripción del diseño:
- Ligero y compacto
- Diseño de sellado de "cero fugas" con asiento blando
- Diseño sin golpe
- Bubble Tight Clost Off
- Los discos se abren 85 ° para garantizar una baja caída de presión

La válvula de retención de placa única también se llama válvula de retención de disco único, válvula de retención de oblea: es una válvula que puede prevenir automáticamente el reflujo de fluido. El disco de la válvula de retención se abre bajo la acción de la presión del fluido, y el fluido fluye desde el lado de entrada al lado de salida. Cuando la presión en el lado de entrada es menor que en el lado de salida, la tapa de la válvula se cierra automáticamente bajo la acción de la diferencia de presión del fluido, la gravedad y otros factores para evitar que el fluido regrese. Se puede instalar en horizontal o en vertical. Para la instalación vertical, preste atención al flujo de agua de abajo hacia arriba y preste atención a si la dirección de instalación es correcta.

Hay dos tipos de válvulas de retención. Uno está instalado al final de la tubería de succión vertical frente al bai de la bomba de agua. El propósito es llenar la bomba de agua sin bombear agua una vez, porque la bomba de agua solo se puede usar cuando no hay agua en la bomba y la tubería de succión en frente de la bomba. El ralentí no puede bombear agua, por lo que la bomba debe llenarse con agua para bombear agua. La instalación de esta bomba es un método cuando está por encima del nivel del líquido. También se le llama método de presión negativa, como bombear agua desde un pozo. Otra forma de instalar la bomba es que el nivel de líquido sea más alto que el de la bomba. Este método se utiliza generalmente para el suministro de agua secundario. Debido a que el nivel de líquido es más alto que el de la bomba, no es necesario cerrar la válvula de salida de la bomba al arrancar y detener la bomba, por lo que la válvula de retención debe instalarse en la parte trasera de la bomba de agua.
El hecho de que la válvula de retención se instale antes o después de la válvula no afecta su función.

Precauciones para la instalación de la válvula de retención de placa única

1. La válvula de retención es una válvula unidireccional, por lo que la posición de instalación, la altura y la dirección de entrada y salida deben cumplir con los requisitos de diseño, y la dirección del flujo del medio debe ser coherente con la dirección de la flecha marcada en la válvula. cuerpo.

2. Verifique la apariencia antes de instalar la válvula de retención. Se puede usar después de que se califiquen todos los estándares.
